移動機器人底盤主要包含電機,電機驅動器,底盤控製器和其它設備。底盤控製器與電腦通信,把電腦指令解析後發送給電機驅動器,同時控製器底盤其它設備,比如碰撞傳感器,避障傳感器,充放電管理,或者聲光設備等。也有底盤不用底盤控製器,電腦直接控製電機驅動器,構成最簡單的機器人底盤。

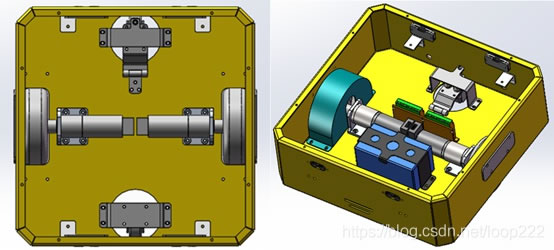

一、差動底盤
差動底盤主要由兩個直流電機、前後兩個萬向輪構成。萬向輪采用減震設計,保證四個輪子同時接地,避免出現打滑現象。
V=(Vr+Vl)/2 左右輪的速度除以2是底盤的速度V
W=(Vr-Vl)/L 左右輪速度差除以輪子間距是偏航角W
推導:Vr=V+L*W/2 Vl=V-L*W/2
速度V(mm/s)與轉速的方程:n=V*60/(Pi*R) R是輪子直徑

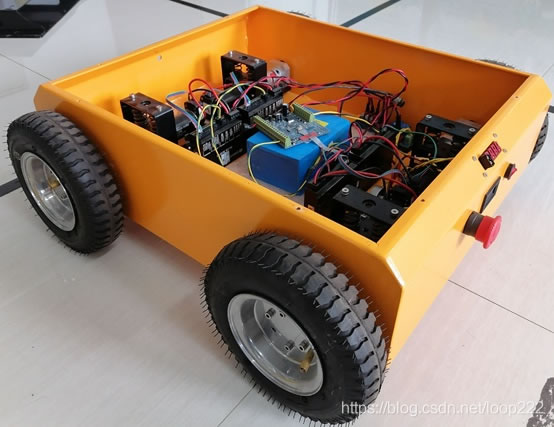

二、四驅底盤
四驅底盤最大的問題是沒有轉向輪,轉彎的時完全靠四個輪子的摩擦力實現,特別是原地轉圈,比較考驗電機功率和輪胎質 量
方案有兩種,一種是四個輪子四個電機,優點是結構簡單,缺點是四個輪子不能完全同步,會有啟停誤差,導致輪子堵轉。
另一種是兩個電機,前後兩個輪子通過同步帶連接,前後輪之間沒有了啟停誤差,電機功率選擇稍大一點,跑柏油路毫無壓 力。

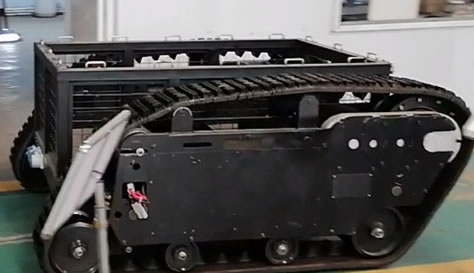

三、履帶底盤
履帶底盤主要是結構複雜,控製方法與差動完全相同

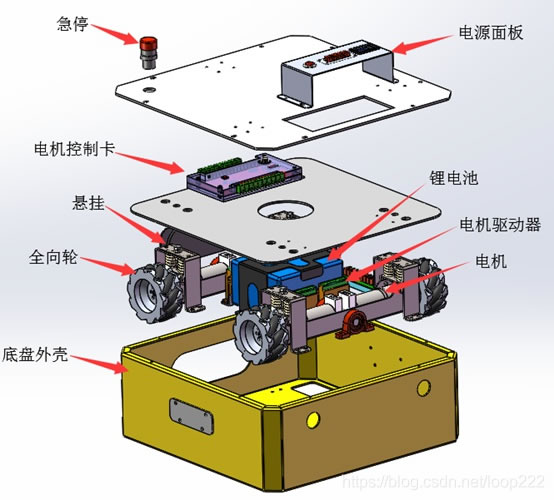

四、全向麥克納姆輪底盤
麥克納姆輪的運動學方程比較複雜,包含三個參數,速度spped、偏航角omega和自旋角度theta,與差動底盤相比多了自旋角度theta。電腦通過RS485發送指令給底盤控製器,speed(單位mm)和omega(單位rad/s*1000)和theta(單位 °),底盤控製器解析後發 送給四個電機驅動器。
